上海彦祥电子DXX－WHJ8文检工作站
浏览次数：3565 发布时间：2017-02-15 返回列表
上海彦祥电子DXX－WHJ8文检工作站
一、功能
1. 可观察人民币荧光暗记；
2. 可观察消退后变造的文字；
3. 可观察添加后的文字；
4. 可观察掩盖前的文字。
二、彦祥电子DXX－WHJ8文检工作站技术参数
|

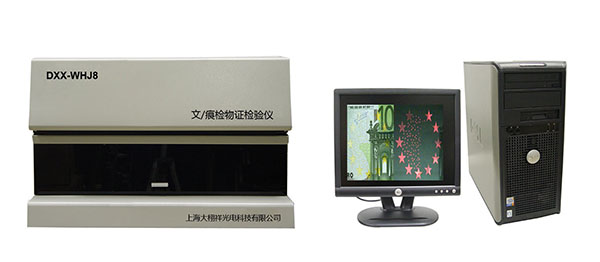

DXX-WHJ8文检工作站
|
|
|
DXX-WHJ8文检工作站
|
计算机控制主机：
仪器与计算机由串口控制线、视频线相连接，所有功能通过点击专用控制软件界面上的操作按钮即可完成。可对活动图像采集、储存。
|
|
摄像机：采用性能优良的进口彩色黑白转换高分辨率摄像机，优良的内设功能使应用广泛。
彩色黑白模式手工转换，操作人员可根据被检测样品自主选择
黑白模式：照度低、灵敏度高，适用于合同、记录等由单一颜色书写染料形成的检材
彩色模式：灵敏度不及黑白模式，但适用于钞票、银行票据、毕业证书等由不同颜色书写染料形成的检材
成像器件:1/3型ITCCD.752(H)×582(V)
同步方式:内部同步,电源同步,完全同步锁相.
扫描频率:(H)15.625KHZ,(V)50HZ.
分辨率:480线(H).
视频输出:Y:1V(P-P),75Ω
C:0.3V(P-P),75Ω
视频信噪比:50dB(AGC OFF).
最低照度:0.014Lx(50％,F1.2,AGC20dB,LOLUX MODE,SENSE UP×32)
通信:RS422A或RS485(可切换)9600bit/s
镜头:性能良好的三可变光学镜头(光圈,变倍,聚焦)利用计算机主屏幕调节,连续光学变倍10倍.
|
|
|
主机采用进口可编程控制器控制，确保主机处于良好运行状态。
|
|
|
光路系统：主光路采用一次折反使图像更加清晰稳定。
激发光源的选配:
1.均匀强光源:1×250w卤钨灯,配有专用散热风扇，聚光透镜，隔热玻璃；
2.紫外短波：254nm:1×6W，观察可见荧光；
3.紫外长波：365nm:2×6W，观察可见荧光；
4.红外光：2×20W，吸收，反射红外光；
6.透视白光灯：2×6W，可检测水印；
7.侧光：1×35W，配有专业桶架,使检测的压痕更清晰；
8.同轴光源：1×20W，配有专门同步可控的旋转机构及半透反境,确保同轴检测；
9.反斯托克斯光源：1×2W，激光激发光源980nm，可进行防伪油墨检测；
10.可见光源的激发滤光片，采用高透射率，窄半宽度的带通式滤光片， 400nm、430nm、460nm、480nm、530nm、550nm；
11.接收滤光片：430nm、480nm、550nm、580nm高透射率窄半宽度的带通式滤光片，600nm、650nm、700nm、800nm截止式长波通滤光片。
|
|
|
专业图像处理软件
|
软件功能：
1.文件：建立案件记录、添加图像到案件、查询、条件查询、备份
2.标注测量：比例尺设定、标注工具、测量（长度、角度、面积、周长）
3.图像变换：旋转任意角度、水平镜像、垂直镜像、缩放
4.颜色处理：颜色位数转换、彩色-灰度转换、灰度-彩色转换、灰度-彩色转换自定义、颜色调整、色阶调整、颜色反相、颜色合并、颜色分离、滤除颜色
5.质量改善：亮度、对比度、整体均匀、多幅去噪、曲线调整、颜色替换、突出细节、突出边缘
6.高级处理：九点平滑、高斯平滑、中值滤波去噪、图像锐化、边缘增强、边缘检测、高通滤波、低通滤波、图像运算、运动模糊去除、摄像模糊去除
7.图像校正：凸面校正、去条纹干扰、鱼眼校正
8.专业处理：印章比对（拼接法、折角法、重叠法、画线法、测量法）、出鉴定表（提供通用格式模板，用户可自行修改，保存作为模板使用）
本套软件终身免费升级
|
|
专用图像采集卡
|
大恒DH-CG410高分辨率图像采集卡
|
|
DELL计算机
|
英特尔（R）酷睿（TM）2四核处理器Q8400（2.66GHz/1333MHz FSB）。集成ADI-1984a高清晰音频技术。英特尔（R）Q45高速芯片组，英特尔（R）82567LM 以太网 LAN10/100/1000。集成英特尔（R）图形媒体加速器4500。3年电话技术支持。4GB NECC DDR3 1333MHz SDRAM内存。500GB 7.2K RPM SATA硬盘。正版Windows（R）XP专业版32位SP3（简体中文）。16X最大可变速DVD+/-RW光驱 具有双层可读写能力。DELL E 系列E 190S 19″显示器。 上海彦祥电子DXX－WHJ8文检工作站 |
