上海大栩祥鉴定相对书写时间工作站
浏览次数：4475 发布时间：2017-02-15 返回列表
上海大栩祥鉴定相对书写时间工作站
（薄层色谱扫描法）
利用薄层色谱扫描法鉴定相对书写时间是国内鉴定机构承认的，比较成熟的相对书写时间鉴定方法之一。多年来对该项技术进行了细致的研究、总结。从2005年开始与司法鉴定机构合作将其应用于实际办案中，几年来办理相对书写时间案件近200起，取得了良好的成绩。经过对多年实际办案经验的总结， 公司现推出“鉴定相对书写时间工作站”项目。
书写染料附着在纸张载体上，随时间推移逐步固化。时间越长，固化程度越牢固，染料成份在有机溶剂中的溶解度随之降低。鉴定时，将检材、样本经取样、提取、点样、展开后，使各种染料成份分离。使用薄层色谱扫描仪定量测出各染料斑点面积积分绝对值、相对峰值比等数据。对数据进行分析，可检测书写时间、盖印时间、打印时间。检测对象包括蓝黑墨水、纯蓝墨水、各色圆珠笔油、签字笔油、印泥印油、打印字迹等。
一、薄层色谱扫描仪主机

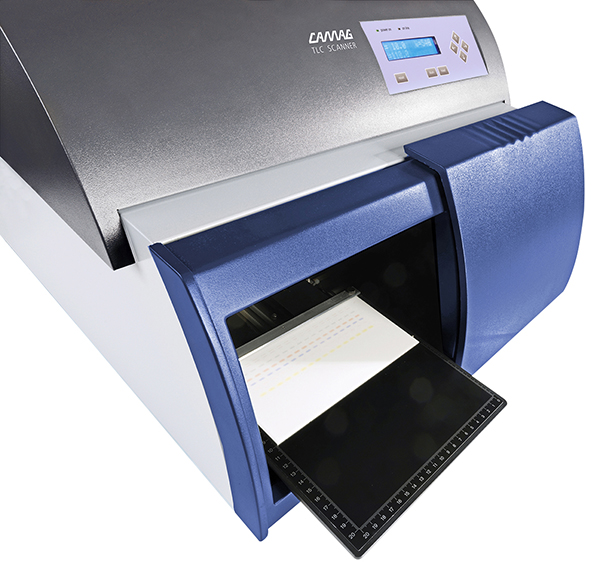

瑞士生产卡玛(CAMAG) TLC Scanner扫描仪一台，具体配置见附件Ⅰ。
二、鉴定相对书写时间工作站主机配套设备
1.戴尔台式计算机一台
2.彩色激光打印机一台
三、仪器安装、调试。
公司派技术人员，协助外商技术人员和国内客户技术人员完成仪器安装、调试。
地点：客户所在地
公司售后服务承诺：验收合格后一年内如有质量问题免费维修，外商维修人员差
旅费自付，一年后需要维修外商负责修理，工本费及外商维修人员差旅费由最终用户
承担。合同生效后90天内到货。
四、鉴定相对书写时间工作站试验室配置
1.鉴定过程所需设备、器材、试剂等，详见表Ⅱ
2.实验室条件
环境温度（20℃——30℃）
环境相对湿度（低于80%）
3.仪器台面（196cm×75cm）
4.化学工作台面（220cm×60cm）
5.具排风、上、下水设施
五、鉴定人员培训
1. 鉴定人员
具备初级分析化学知识和计算机操作经验。
2. 培训地点：客户所在地
3.培训内容
（1）薄层色谱扫描法
基础光学和化学知识
（2）无损检验内容详见表Ⅲ。
（3）薄层色谱法鉴定相对书写时间流程详见表Ⅲ。
（4）数据分析，鉴定结论论述
（5）出庭作证的准备，及常遇到的问题
表I
|
仪器名称
|
型号
|
技术指标及功能
|
|
薄层色谱
扫描仪
|
TLC Scanner4
|
- 波长范围：190-900nm（全光程/参比波长和检测波长）
- 光源：内置氘灯190-400 nm，卤钨灯350-900 nm，高压汞灯254-578 nm为标注配置，自动转换、自动检测光源的寿命和能量
- 单色器：全息光栅，刻线1200条/mm
- 测量室内置紫外灯，用于观察荧光斑点及定位
- 波长准确度：优于1 nm
- 波长重现性：优于0.2 nm
- 扫描速度：100 mm/秒，分辨率25μm
- 光谱记录速度：100 nm/秒，40次/nm
- 数据采集：9600DPS，数据传输115200baud
- 光谱带宽：5nm
- 软件：（windows 2000 / XP下运行），符合GMP/GLP要求
- 提供完整的薄层色谱分析报告并自定义打印
- 工作日志，记录所有色谱参数、数据处理及仪器运行状况，便于数据管理及仪器维护
- 任意波长光谱扫描，无波长数量限制
- 任意轨道色谱扫描，无轨道数量限制，任一扫描轨道可计算最多至99个峰值
- 自动显示斑点位置坐标
- 峰的积分、峰高和峰面积的计算
|
|
戴尔计算机
|
OptiPlex 790MT
|
英特尔（R）酷睿（TM）i7-2600处理器Q8400 (3.40GHz,8MB)。OptiPlex(TM) 790MT 机箱带 NTPM。4GB (2x2GB) 非ECC DDR3 1333MHz SDRAM 内存。500GB 7200 RPM 3.5" SATA Hard Drive。16X 最大可变速 DVD + /- RW光驱 具有双层可读写能力 用于MT & DT。 19″显示器, VGA。Genuine Windows(R) 7 Professional 32bit (Simplified Chinese)
|
|
佳能
|
LBP
7100CN
|
最大打印幅面 A4 最高分辨率 600x600dpi（图像增强可达1200x1200dpi） 黑白打印速度 14ppm 彩色打印速度 14ppm 内存 64MB 网络打印 支持有线网络打印 双面打印 手动 预热时间 约20秒或更少 首页打印时间 18秒 打印语言 UFR II 月打印负荷 大致30000页 接口类型 USB2.0 10Base-T/100Base-TX（RJ-45网络接口）
|
表Ⅱ
实验室设置
（1）电热恒温干燥箱一台（温度110℃-115℃）
（2）干燥器两个（φ16cmφ24cm）
（3）展开缸
100×100（mm）1个
200×100（mm）1个
（4）微量进样器25uL2个
（5）定量毛细管1uL（100根／盒），２盒
（6）试管架１０Ｘ３（自制）
（7）硅胶板
100×100（mm）1包
200×100（mm）1包
（8）吹风机一个
（9）手术刀、镊子、医用剪刀各一把
（10）取样垫板
（11）塑料离心管０.５ml（1000/包）,1包
（12）各种体积具塞三角瓶、量筒、烧杯等
（13）分析纯专用化学试剂
表Ⅲ
1.无损检验
检材和样本可见光下颜色；紫外光下，文检仪下荧光观察原理和现象
2.取样
（1）取样位置：避免干扰；取样多少
（2）检验对象：印油、印泥、圆珠笔油、蓝黑墨水、纯蓝墨水，签字笔油
（3）溶剂选择：各种不同配方，溶解现象观察
3.层析谱
硅胶板点样，及相关经验
（1）提取液的选择
（2）展开剂选择
（3）展开过程观察和规律
（4）层析谱
文检仪下观察层析谱
4.色谱图
（1）测试色谱图
仪器操作、数据处理、数据整理
（2）峰形和峰值比
分析、判断，根据经验确定鉴定结论
Linomat5半自动薄层色谱点样仪
2.1点样方式：喷雾式点样
2.2点样平台：最大可放200 x 200 mm薄层板
2.3平台驱动：步进马达3200步/转，80步/mm，速度0-10mm/s；根据条带宽度及点样体积自动调节或由用户在软件中自行设置
2.4点样带长度：0(点状点样) - 190mm(用于半制备色谱)
2.5点样速度：可根据点样体积及溶剂种类自动设定，确保所有样品均匀分布在整个点样条带；软件根据用户所选溶剂种类自动设置最佳值，用户也可根据需要自行设置
﹡2.6进样针驱动：步进马达1600步/转；100 nL/120步（100 mL 进样针）；100 nL/ 24步（500 mL 进样针）
2.7进样针规格：100 mL
2.8点样准确度：优于0.5%
2.9点样重现性：优于1.0%
﹡2.10取样：点样针直接吸样，操控简便，避免产生气泡影响点样精度
﹡2.11清洗：无需专门的清洗针，可将点样针取下直接清洗，操作方便，清洗彻底
2.12记忆：可脱机储存10个方法，断电可保存至少十年
2.13显示：LCD，2行，16位/行
2.14操作：电脑控制或单机独立操作
2.15气体压力：4 ~ 6 bar
2.16气体消耗：约1.0 L/min
2.17电源、功率：85-250 V，47-63 Hz，20 W
鉴定相对书写时间工作站选配设备：
鉴定相对书写时间工作站选配设备：
3.1无需人工监控，不受环境影响，展开中的每一参数均可重复，满足GLP/GMP规范。
3.2薄层板活化，展开缸饱和，预平衡，展开距离，薄层板干燥等所有步骤，都可全自动监控并报告展开温度及湿度。
3.3展开槽：使用传统20 x 10cm双槽展开缸，可复制现有展开步骤，同时消除环境及操作影响
3.4溶剂前沿检测器：电荷耦合器件（CCD）
3.5展开距离准确度：优于+1mm
3.6展开溶剂消耗：每次展开约10 mL
﹡3.7干燥和循环空气流量：150 L/min
﹡3.8湿度控制空气流量：20 L/min
﹡3.9在线湿度控制范围：RH 15-85%
3.10接口：RS232/422
3.11电源、功率：85-250V，47-63Hz，30VA。
