双光源指纹照相机
浏览次数：3443 发布时间：2017-02-15 返回列表

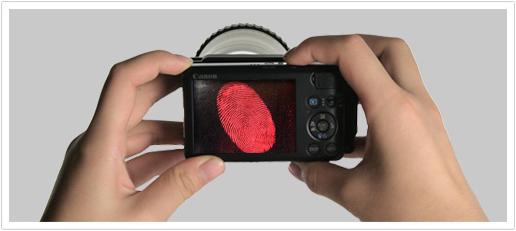

D009A双光源指纹照相机
该指纹照相机为满足警方在刑侦现场快速高效采集指纹或微物痕迹而设计：5秒内完成指纹或微物痕迹影像拍摄。指纹照相机专利的扩散反射式光源，即使在镜面材质或金属表面上拍摄指纹，仍能有效减少反光，以高对比将指纹/痕迹自背景突显出来。双光源指纹照相机 以18颗白光LED提供稳定连续的光源，让显微摄影发挥最大效益。双光源 指纹照相机所配置的30倍显微镜头是由德国SCHOTT高级无铅镜片构成，成像质量优异。所有照片采取照明和拍摄工作距离一致的标准设定。由于“看到即可拍到”的产品特性，3cm*2cm 的视野，拍摄符合NEC指纹自动辨识系统(AFIS)影像输入标准的指纹照片，仅需数秒。双光源指纹照相机，以可充电锂电池驱动整机运作，整机含相机重量不超过500克，长时间拍摄也不易疲累。取出开机立即可拍，内建照明使单人即可完成拍摄程序。长效电池可保证刑侦人员在现场长时间稳定操作。
图1. (白光) 拍摄杂志封面上已蘸粉的指纹痕: ( 30倍镜头倍率 / 3cmX2cm视野 )
图2. (白光) 翻拍指纹胶带上的指纹痕迹，所拍摄的画面没有反光干扰
图3. (紫外光) 拍摄已蘸荧光指纹粉的指纹痕迹
图2. (白光) 翻拍指纹胶带上的指纹痕迹，所拍摄的画面没有反光干扰
图3. (紫外光) 拍摄已蘸荧光指纹粉的指纹痕迹
双光源 指纹照相机的可切换双光源：白光可对应一般指纹粉，而紫外光(375nm)可对应荧光型指纹粉
(白光) 观察拍摄镜面上的潜在指纹: 得利于扩散 反射式照明，所拍摄的画面没有反光干扰。
|
双光源指纹照相机参数：
|
|
|
相机模组
|
Canon IXUS 120 IS 或更新款的同等级相机
|
|
有效像素
|
1200万像素
|
|
双光源指纹照相机 显微物镜
|
|
|
显微物镜
|
本组套件仅含指纹摄影镜头(30 X)一颗
|
|
镜片及镀膜材质
|
Schott低色散高级无铅光学玻璃
MgF2高透光率AR镀膜 |
|
镜头光学机构设计
|
B段镜头光学模块+A段导光／遮光模块
|
|
视野
|
23.5*17.5mm~27.5*20mm可调视野
|
|
解像力
(by USAF 1951 Target) |
28.5 lp / mm
|
|
镜筒光源
|
低角度环型白光 LED 18 颗；
低角度环型紫外光 LED (375nm) 9 颗 |
|
双光源指纹照相机 电池模块
|
|
|
状态显示
|
电池状态，照明状态，低角度照射象限
|
|
控制开关
|
请参照使用手册
|
|
电池
|
Canon NB-5L 相容锂电池，日本三洋原装电芯
|
|
消耗电流
|
最大540微安培
|
|
电池使用时间
|
3小时
|
|
充电
|
请以所附之充电器充电首次充电：8小时；一般充电：3小时
|
|
最大尺寸
|
150mm (L) x 108mm (w) x 65mm (H)
|
|
显微模块重量
|
小于310克 (含电池)
|
|
显微模块重量(含数字相机)
|
小于500克(含电池)
|
|
操作环境
|
0-40℃ / 32-104℉
|
