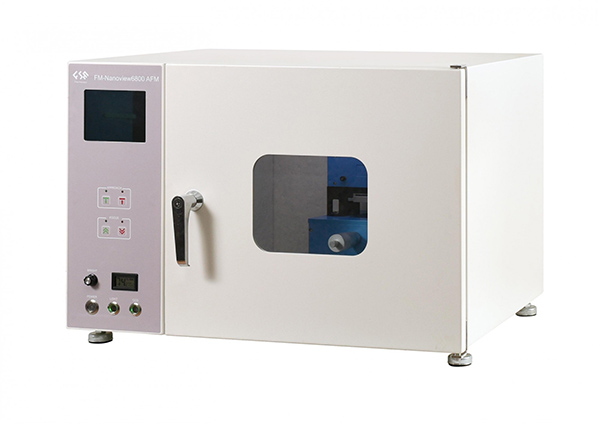

大栩祥6800型原子力显微镜
浏览次数：3558 发布时间：2017-02-20 返回列表
简介：原子力显微镜应用：其应用范围十分广泛，利用原子力显微镜可以轻松得到样品的表面观察、尺寸测定、表面粗糙度、表面颗粒度分析、表面电势梯度和电荷分布、表面磁畴、生物细胞的表面结构等。
大栩祥6800型原子力显微镜可测样品有：薄膜、纳米陶瓷、石墨烯、复合材料、纳米复合材料、玻璃、硅片、共聚物、电池材料、半导体材料、纳米纤维、蛋白质、纳米粉体等。
一、主要功能特点
硬件系统
1、光机电一体化设计，外形结构简单；
2、扫描探头和样品台集成一体，抗干扰能力强；
3、精密激光检测及探针定位装置，光斑调节简单，操作方便；
4、采用样品趋近探针方式，使针尖垂直于样品扫描；
5、伺服马达手动或自动脉冲控制，驱动样品垂直接近探针，实现扫描区域精确定位；
6、高精度大范围的样品移动装置，可自由移动感兴趣的样品扫描区域；
7、高精度大范围的压电陶瓷扫描器，根据不同精度和扫描范围要求选择；
8、带光学定位的CCD观测系统，实时观测与定位探针扫描样品区域；
9、采用伺服马达控制CCD自动对焦功能；
10、模块化的电子控制系统设计，便于电路的持续改进与维护；
11、集成多种扫描工作模式控制电路，配合软件系统使用。
12、带温度显示。
13、弹簧悬挂式防震方式，简单实用，抗干扰能力强
大栩祥6800型原子力显微镜软件系统
1、可观测样品扫描时的表面形貌像、振幅像和相位像；
2、具备接触、轻敲,可选配相位、摩擦力、磁力或静电力工作模式；
3、可自由选择图像采样点为256×256或512×512；
4、多通道图像同步采集显示，实时查看剖面图；
5、多种曲线力-间距(F-Z)、频率-RMS（f-RMS）、RMS-间隙（RMS-Z）测量功能；
6、可进行扫描区域偏移、剪切功能，任意选择感兴趣的样品区域；
7、可任意选择样品起始扫描角度；
8、激光光斑检测系统的实时调整功能；
9、针尖共振峰自动和手动搜索功能；
10、可任意定义扫描图像的色板功能；
11、支持样品倾斜线平均、偏置实时校正功能；
12、支持扫描器灵敏度校正和电子学控制器自动校正；
13、支持样品图片离线分析与处理功能。
二、主要技术指标
1、工作模式：接触、轻敲、可扩展相位、摩擦力、磁力或静电力
2、样品尺寸：Φ≤90mm，H≤20mm
3、最大扫描范围：横向50um，纵向5um
4、扫描分辨率：横向0.2nm，纵向0.05nm
5、扫描速率：0.6Hz~4.34Hz
6、扫描角度：任意
7、样品移动范围：0～50mm
8、马达趋近脉冲宽度：10±2ms
9、光学放大倍数：10X
10、光学分辨率：1um
11、图像采样点：256×256，512×512
12、扫描控制：XY采用18-bit D/A，Z采用16-bit D/A
13、数据采样：14-bit A/D、双16-bit A/D多路同步采样
14、反馈方式：DSP数字反馈
15、反馈采样速率：64.0KHz
16、计算机接口：USB2.0
17、大栩祥6800型原子力显微镜运行环境：运行于Windows98/2000/XP/7/8操作系统
