大栩祥DXX-ZKDM18-II型真空镀膜 指纹显现系统

浏览次数：3624 发布时间：2017-02-21 返回列表

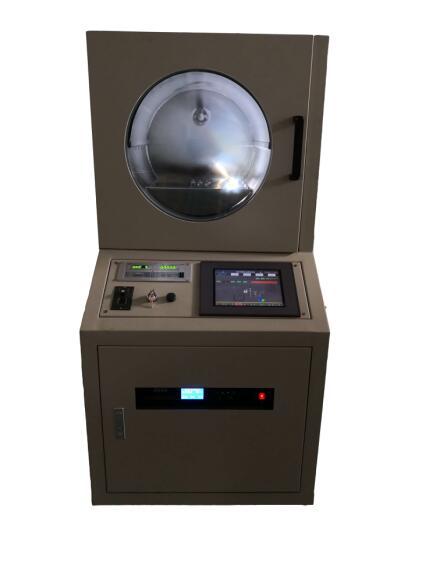

大栩祥DXX-ZKDM18-II型真空镀膜指纹显现系统

系统介绍

该型镀膜指纹显现系统, 采用一体式设计,可蒸镀锌、金、银、铝、铜、等金属及合金。该设备是在高真空环境中，采用低电压，大电流的电弧放电技术，利用气体放电使靶材蒸发，并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发的物质和反应产生的沉积物，吸附在客体上。由于蒸发的靶材各异以及遗留在客体表面的沉积物状况的不同，无手印指纹部分成膜厚且均匀, 有手印部分成膜薄或不成膜,使得手印纹线和客体背景之间形成反差，从而达到手印指纹的理想显现目的。

应用领域

采用真空镀膜技术显现手印指纹,适用大部分平滑非渗透性容体,如光面皮革、塑料、丝绸、平滑布料、陶瓷油漆面、电镀面、玻璃、纸张、照片等，对陈旧手印，水浸泡过的指纹以及油脂手印、汗混合指纹、血潜指纹等疑难客体上手印的显现,更有其他方法无法替代的优势，且在使用其他一般方法显现失败后，仍可采用真空镀膜显现获取。

一、系统特点

1.一体机

整机采用一体式设计，整机外观简洁大方，移动及使用方便。

2. 控制系统

采用10寸嵌入式工业电脑，运算速度更快、存储数据更多，可存储多种镀膜工艺。设有电流过载、断水、断电报警及紧急停车装置，所有真空阀门具有连锁保护功能，防止误操作。

3. 蒸发电极

蒸发电极采用紫铜，导电性好。

二、设备结构组成

1、真空室

采用卧式、单开门结构，用优质304不锈钢焊接而成，内表面抛光处理。后端中上部安装有转架装置。底部开孔用于安装电极装置和抽气口。门上安装大型玻璃观察窗。真空室侧面安装真空测量装置。

2、冷却系统

本机装有专用的发动机散热器和冷却装置及水压不足自动报警装置，防止过热。

3、蒸发镀膜装置

可在触摸屏上设定镀膜蒸发电压和时间,配有3组钨蒸发舟,可同时或分别镀膜。

4、电气控制系统（编程器、触摸屏）

电气控制系统具备蒸发控制、真空抽气控制、工件转架控制、充放气控制和水压不足、停电、误操作等保护装置。真空排气控制和自动控制,通过PLC及真空测量实现顺序操作，具有连锁保护功能和全自动功能。

三、主要技术参数

*1、镀膜室内容积：Ф480X550mm    100升

*2、外形尺寸:750x1600x900mm,视窗玻璃尺寸：直径580mm

*3、采用10英寸大屏液晶触摸屏:引导式菜单,具有人机对话和设备工作状态显示。在熏显全过程中,由触摸屏全自动、智能化运行操作。熏显的参数及程序，通过触摸屏控制, 熏显参数及运行步骤,均直观地显示在智能化触摸屏上, 各熏显参数的调整, 也均可在触摸屏上完成。内置设备操作说明书, 方便随时查看。

*4、具有钥匙和秘码输入开机双模式功能:防止他人误操作。

*5、工作模式: 自动   半自动   手动

*6、单次真空镀膜时间: 不超过10分钟(含抽真空和镀膜时间)。

*7、极限真空度：9×10^-4Pa（空载）

*8、工作腔体:采用符合真空原理的圆柱型设计，确保高真空质量。

9、视窗面积: 待定,内置2组5W LED照明系统,实时清晰观察镀膜显现全过程状况。

*10、内置式的水冷循环和风冷系统:有自动缺水补给功能，无需地漏排水。

11、抽拉式“弧面”和“平面”物证载物台。

12、配置三组蒸发舟（金、银、锌）或其他金属靶材,在一次抽真空的状况下，可进行多次镀膜，并自动调整相应蒸发电流和真空度。

*13、配有可缩、扩口径的旋转载物柱，能360°持续恒速旋转。

*14、工作电压: 220V/50Hz（单相）

15、总功率：6KW

16、恢复真空抽气时间：从大气抽至5×10^-2Pa≤5min（空载、洁净、干燥）

17、压升率: ＜0.67Pa/h

18、蒸发镀膜电源：1套，5KW

*19、单轴转速可调工件装载轴

20、设备总重量：0.5吨
