高性能扫描电子显微镜
浏览次数：4347 发布时间：2017-03-20 返回列表

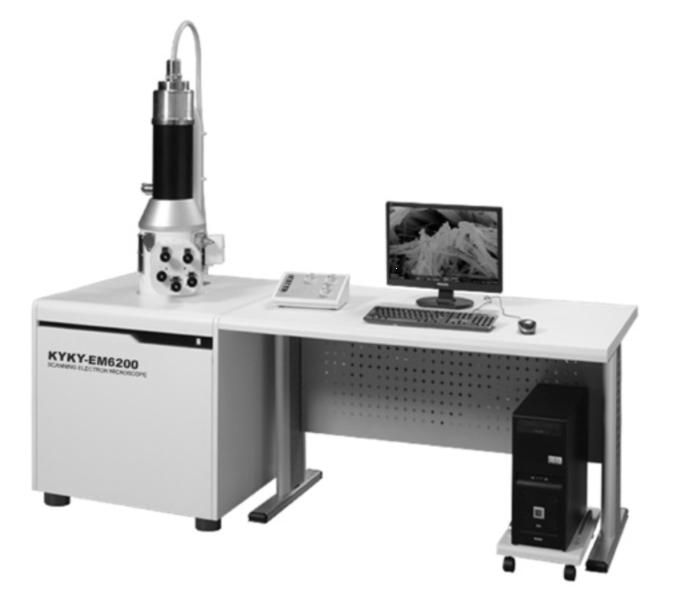

近十年来,扫描电镜已在土壤微形态和矿物风化超微特征方面广泛应用,丰富了微土壤学的研究内容,目前国内也已经采用。大栩祥高性能扫描电子显微镜无论是在基础科学研究还是工程领域的研究，都逐渐运用扫描电镜（SEM）作为其微观结构或成分的物理分析工具，从微观结构角度去分析认知。（一）. KYKY-EM6200扫描电子显微镜技术指标（a）电子光学
电子枪：发叉结构钨丝阴极
镜筒：三级电磁锥形透镜
分辨率：4.5nm@30KV
放大倍数：15x-250,000x
加速电压：0～30kV，0～10kV步进量为100V，10kV～30kV步进量为1kV
（b）样品台
移动：X≤50mm，Y≤50mm，Z≤25mm
旋转：360°连续
倾斜： -5°～+90°
可观察样品：最大样品φ60mm
（c）扫描特征
扫描方式：面、线、点、选区、双探测器扫描。
图象旋转、移动
透镜电流自动数字显示，高压数字显示
动态聚焦
字符及标记全屏幕编辑
大栩祥高性能扫描电子显微镜放大倍数，工作距离自动修正，数字实时显示
（d）电气控制柜
1. PC计算机及操作系统
采用Microsoft® Windows® XP操作系统，用于管理整个电镜软件系统。图象可随时存储在机内的大容量硬盘或其它存储介质上，或直接打印输出。PC计算机最低配置：CPU 3G主频；内存DDR3 2G；19"液晶显示器；500G高速硬盘；Logitech标准键盘和鼠标。 2. 图象采集模块
该模块可对SEM的二次图像、背反射图像进行采集。通过软件编程，可实现对视频进行调解，以达到对用户有用信号幅值进行256个灰度级的数字量化。具有自动亮度、对比功能、自动聚焦功能、自动消像散功能，并新增一键看像功能，看像操作更简单。3. 图象显示模块
该模块可实现最大4096×4096显示方式；图像具有256个灰度等级，图像层次丰富细致；可在图象上进行字符编辑，标记显示；可实时显示放大倍数，μ标尺，加速电压；还可显示各种灰度曲线，及多幅图像进行各种不同处理后的结果。4. 图象处理模块
采用现场可编程逻辑控制器件，可实现硬件系统的实时滤波功能，具有体积小，速度快，功能强的特点；也可在软件系统中对采集后的图像实现多种通用图像处理功能。
（e） 电镜操作控制软件系统 基于Microsoft Windows XP/7的操作系统，全中文菜单，同时配有快捷工具栏，使用者只需简单地移动鼠标，并按动按键，即可完成电镜的以下各种操作：
|
1. 高压及高压统调 2. 电对中调节 3. 消象散调节 4. 聚光镜调节 5. 物镜调节 6. 亮度调节 7. 对比度调节 8. 放大倍数调节 9. 图像缩放 10. 常规面扫描方式 11. 选区扫描方式 12. 线扫描方式 13. 点扫描方式 14. 双探测器扫描方式 15. 扫描速度调整 |
16. 聚光镜反向 17. 物镜反向 18. 电旋转调节 19. 电位移调节 20. 自动亮度、对比度调整 21. 自动聚焦 22. 自动消象散 23. 自动加灯丝 23. 电镜参数的管理 24. 冻结图象的管理 25. 直方图显示 26. 电镜标尺的操作（可移动标尺测量） 27. 高分辨图象打印模块 28. 图象文件存为通用格式 |
（二）真空系统：进口分子泵+机械泵
（三）小型空气压缩机 用于真空阀门配气。
（四） 随机消耗品
（五） 随机专用工具
（六） 配管
二、大栩祥高性能扫描电子显微镜 KYKY-6200型扫描电镜主机选购件（费用另计）
配套布鲁克QUANTAX100能谱仪
1 、无液氮、高速、高分辨率SDD探头
-轻元素－XFlash® Detector 6|10
- 能量分辨率< 129 eV at Mn-Kα
- SDD硅漂移探头
- 最大输入计数率> 1500 kcps
- 10 mm2活性面积
- 超薄窗, 元素探测范围铍 (4) to 镅(95)
- 无液氮，帕尔贴电制冷
2、 QUANTAX 基础系统
QUANTAX-数据处理器SVE 6
- 数模混合处理模式
-软件全自动控制并校准硬件
3、 QUANTAX 工作站包含Windows 7 和DVD+/-RW drive （与电镜主机合并）
4、 24“ TFT LCD 显示器（与电镜主机合并，以电镜主机为准）
5、 QUANTAX IO-Scan 系统和Mega Link 接口适配器
6、 ESPRIT谱图，实时采集谱图并定性定量分析，具有市场上最全备的数据库。
7、定量软件
- ESPRIT Quant, 全自动无标样谱图定量分析软件
- SPRIT EQuant, 扩展谱图分析软件
-ESPRIT UQuant, 用户可编辑定量方法软件
8、 图像系统
- ESPRIT Scan, 图像活区系统，可获取两种图像SE和BSE，图像分辨率高达4096 x 4096
9、 线扫描和面分布
- ESPRIT MultiPoint, 自动多点及项目分析
- ESPRIT Line, 超快线扫描分析
- ESPRIT Map, 超快元素面分布分析（无元素数目上限）
- ESPRIT TChart, 柱状图、二元图及三元图
10、 系统管理及数据输出
- ESPRIT Project, 数据管理系统
- ESPRIT Report , 报告生成及输出系统
- ESPRIT SEMLink与SEM或EPMA的数据通信3
11、与KYKY-EM电镜接口卡
辅助制样设备（费用另计）
SBC-12小型离子溅射仪 技术指标：
玻璃处理室：∮100毫米，高度130毫米
- 试样台尺寸：∮40毫米可同时放6个样品杯
- 金靶尺寸：∮57毫米
- 真空系统：直联旋片真空泵2升/秒
- 真空检测：皮氏计
- 真空保护：20Pa配有微量充气阀调节工作真空
- 工作室工作媒介气体：空气或氩气，配有氩气专用进气口和微量充气调节
三、大栩祥高性能扫描电子显微镜 其它
（一） 培训
合同签定生效后将在仪器安装之前，在供方所在地对用户2人，进行为期1周的仪器原理、使用操作、一般维护的技术培训。培训人员前往厂方的交通费及培训期间的食宿费用自理。
（二） 包装
本仪器包装为全木质包装，包装箱外部尺寸如下：
主机包装箱： 1060 mm×1060 mm×1900 mm
电气柜包装箱： 1620 mm×1460 mm×1750 mm
（三） 安装
货物到达后买方应正式通知卖方安装，厂方派工程师到达用户所在地进行安装。安装工作达到仪器验收标准。
（四） 运输费及运输保险费
近十年来,扫描电镜已在土壤微形态和矿物风化超微特征方面广泛应用,丰富了微土壤学的研究内容,目前国内也已经采用。无论是在基础科学研究还是工程领域的研究，都逐渐运用扫描电镜（SEM）作为其微观结构或成分的物理分析工具，从微观结构角度去分析认知。
目前中科科仪的扫描电子显微镜得到相关领域的客户的应用。
1、 辽宁科技学院 硅藻土
2、 中国建材检测中心 混凝土
3、 甘肃地震局 西北土壤分析
4、 青海盐湖所 盐碱土壤
5、 兰州寒旱所 冻土
6、 西南石油气 页岩夹层
7、 山西煤化所 煤矸石
8、 景德镇陶瓷学院 陶土
9、 佛山陶瓷研究所 陶土、硅酸盐、高岭土
10、 宜兴某单位 紫砂
11、 清华大学环境学院 陶粒
12、 东南大学土木工程学院 岩土
13、 中国农科院 土壤所 土壤墒情
14、 中国建筑研究院 花岗岩等
15、 浙江农林学院 农生环及土壤
16、 国家环保局 PM2.5
17、 公安部物证中心 各地现场土壤
18、 天津消防局 现场燃烧物残留
19、 文物局 古瓷、遗址土壤
20、 中国北京天文馆 陨石
21、 地矿部地质勘探 地质土壤
22、 大庆石油管理局 土壤油气分析
