大栩祥DXX-UVR-IA型全光谱紫红外数码照相系统
浏览次数：4153 发布时间：2017-08-31 返回列表
系统是在佳能70D基础上，利用在数码相机感光体表面设置光致发光增感层原理，融合专业单反数码照相机而研发的一款集全光谱照相、实时搜索、实时观察、实时拍摄、实时存储、图像处理等功能于一体的照相系统。它创造性的改变了紫外胶片拍摄和紫外变相管拍屏方式记录图像的传统模式，使全光谱相机更为方便、快捷。
一、产品特点：
（1）应用广泛（含特殊检材处理）
紫红外数码照相机对各种非渗透光滑和半非渗透光滑客体表面的指纹痕迹，屏幕上能清晰的实时显示，直接进行拍照提取。如：光面涂料墙、玻璃、胶带、光滑纸、不锈钢材料、油漆面、照片、塑料、瓷器等；在红外光下，可对不同种墨水添加、涂改字迹进行区分鉴别以及发现纺织品上同色颜料书写的内容。
技术参数：
|
产品名称 |
规格及技术参数 |
|
外观 |
1、外观应整洁，无裂纹、损伤和划痕。金属件外壳内应平滑光洁，表面镀层不能露出底层金属并无起泡、缺口、符合毛刺。浊点、涂层脱落和砂孔等。塑料外壳表面无污迹。 2、产品名称、输出光名称、电源标记、滤光片牌号、开关指示、警示标记等字迹应完整清晰，无明显缺陷。 3、所有活动部位均不应有卡滞现象，按键、开关操作灵活可靠零部件紧固无松动。 4、光学零部件和滤光片不应存在明显的颜色不均、乳浊、杂质、 斑点、气泡、裂纹等；光学膜层应无脱胶等弊病。 |
|
功能性要求 |
可直接观察到光滑非渗透或半非渗透客体表面的油迹指纹、汗液指纹、血指纹、灰尘指纹并进行无损紫外照相。可搜索到5米内的光滑非渗透性或半非渗透客体表面的油迹指纹、汗液指纹。可对消退、涂改、变造字迹等进行红外检验、拍照。 |
|
数码照相机技术形式 |
运用近贴光锥耦合紫红外增强技术，使相机可以感应 1、数码单反(APS-C) 2、相机像素：2020万 3、取景模式：光学取景∕实时取景 4、影像感应器大小：22.3×14.9mm 5、LED显示屏：3.0英寸104万像素TFT液晶屏；可翻转 6、最大分辨率：5184×3456 7、影像处理系统：DIGIC 4 8、相机感光度：相当于ISO 100-12800 9、曝光模式：P、AV、TV、M |
|
紫外石英镜头 |
78毫米，F＝3.8高通量,可通过200nm-1100nm波长光线,石英镜头具有微距功能。 |
|
滤光片 |
采用镀膜技术，分别4片，分别在所标注波长下透射比≥75%, |
|
环形短波紫外光源 |
内置锂电的环形紫外光源，功率为8W，光谱峰值254nm，光源寿命≥2000h可以起到保护作用，且能再现场起到支撑作用 |
|
远程搜索光源 |
远程搜索光源，功率为5W，聚光强适合远距离搜索。 |
|
红外便携光源 |
红外便携光源，220V AC电源即插即用，可输出600nm-1100nm 波长光线。 |
|
存储卡 |
8G 高速SD卡 |
|
安全性能 |
绝缘电阻≥2MΩ， 抗电强度：1.5kv，1min，无击穿和飞弧 |
|
紫外防护镜 |
能有效防护眼睛及脸部，经过滤后的所有紫外光辐射低于国家规定的最大允许紫外辐射水平 |
|
安全保护箱 |
军用级三防箱，ABS工程塑料 |
|
|
|
|

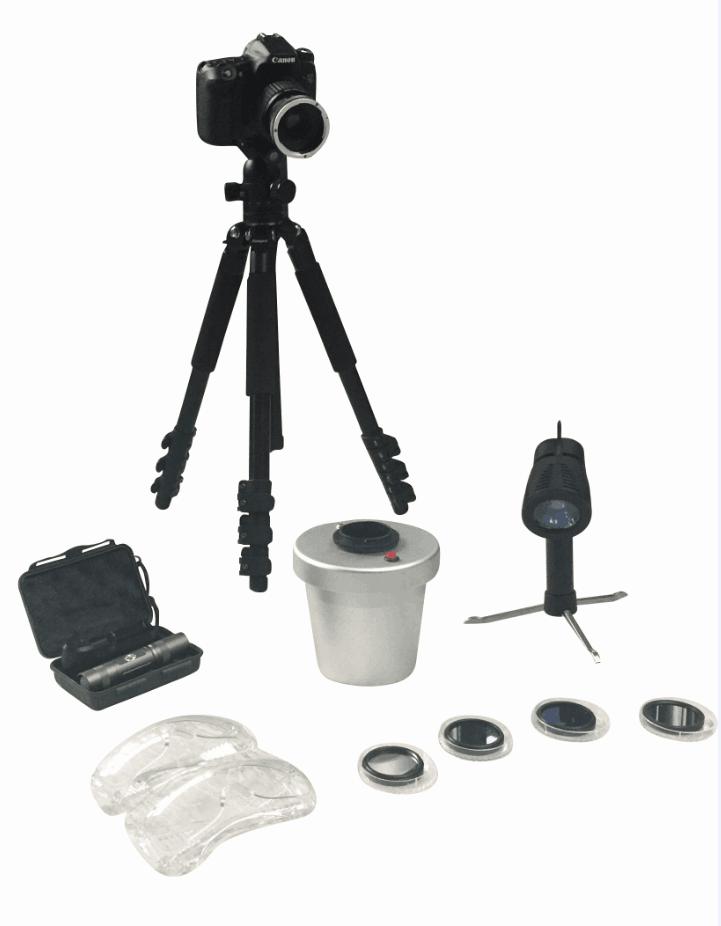

1 |
DXX-UVR-IA型全光谱数码相机主机（佳能70D改置） |
1台 |
|
2 |
照相机电池、充电器、视频输出线、USB数据传输线 |
1套 |
|
3 |
78nm高通量紫外石英镜头 |
1个 |
|
4 |
254nm、365nm紫外滤光片 |
2片 |
|
5 |
850nm、950nm红外滤光片 |
2片 |
|
6 |
8G SD卡 |
1个 |
|
7 |
环型短波紫外光源 |
1套 |
|
8 |
365nm紫外手电 |
1个 |
|
9 |
红外手电 |
1个 |
|
10 |
紫外防护镜 |
2付 |
|
11 |
三防箱 |
1个 |
|
|
|
|
