上海大栩祥原子力-拉曼一体机
浏览次数：3785 发布时间：2017-09-1 返回列表
一、简介：

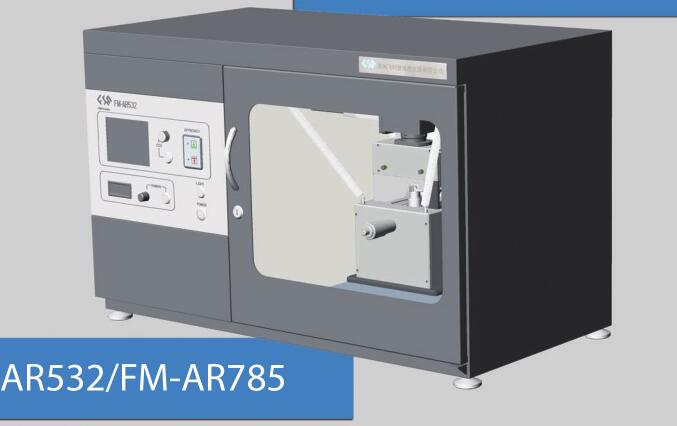

AR532/AR785是一台整合了原子力显微镜与激光拉曼光谱仪的先进设备，是两者技术的完美结合。
可以分别利用原子力显微镜和拉曼光谱仪对纳米材料表面形貌、颗粒度、粗糙度和拉曼光谱性能进行表征、分析，从而对样品提供更加全面的信息。
这样的集成，能让用户极大的提高工作效率，将更多的时间用于数据采集和分析，而无需为繁琐的仪器操作而苦恼。
二、上海大栩祥AR532/AR785 原子力-拉曼一体机特点：
1、光机电算一体化设计。
2、内置复消色差光学系统，同时清楚看到探针针尖和拉曼激光光斑。3、不移动样品可以从相同的点同时采集AFM和拉曼数据，原位检测样品的各种形貌信息与化学信息，这样就确保了数据的一致性。
4、高通量的光信号收集和检测硬件保证采集每一点的信号和拉曼光谱。
5、扫描探头和激光耦合器集成一体，悬挂式防震，抗干扰能力强。
三、上海大栩祥AR532/AR785 原子力-拉曼一体机应用：
纳米科技、物理、化学、药物学、材料科学、半导体研究、晶体研究、薄膜与聚合物研究、矿物学、地质学、分析科学等。
四、上海大栩祥AR532/AR785 原子力-拉曼一体机主要技术参数：
(一）原子力显微镜：
|
工作模式 |
接触模式、轻敲模式，（可选配摩擦力、相位、磁力或静电力） |
|
样品尺寸 |
Φ≤90mm，H≤20mm |
|
扫描范围 |
XY向50um，Z向5um，（可选配XY向20um，Z向2um） |
|
样品移动范围 |
±10mm |
|
扫描分辨率 |
XY向0.2nm，Z向0.05nm |
|
图像采样点 |
256×256，512×512 |
|
光学放大倍数 |
复消色差物镜10X（可选配20X） |
|
光学分辨率 |
1um |
|
扫描速率 |
0.6Hz~4.34Hz |
|
扫描角度 |
0~360° |
|
扫描控制 |
XY采用18-bit D/A，Z采用16-bit D/A |
|
数据采样 |
14-bit A/D、双16-bit A/D多路同步采样 |
|
反馈方式 |
DSP数字反馈 |
|
计算机接口 |
USB2.0 |
|
运行环境 |
运行于Windows98/2000/XP/7/8操作系统 |
（二）拉曼光谱仪：
|
|
AR532 |
AR785 |
|
激光波长 |
532±0.05nm |
785±0.05nm |
|
激光连续输出功率 |
＞500Mw(50-600mW连续可调) |
|
|
激光波长稳定性 |
＜0.05nm |
|
|
激光功率稳定性 |
＜2%（两小时内） |
|
|
激光器寿命 |
＞10000小时 |
|
|
拉曼漂移范围 |
50-4000cmˉ1 |
|
|
光谱分辨率 |
＜3cmˉ1 |
|
|
动态范围 |
8000:1 |
|
|
积分时间 |
17毫秒-100秒 |
|
|
线性度 |
＞99.8% |
|
|
数据传输速率 |
完全传输到内存，使用USB2.0每次7毫秒 |
|
|
操作系统 |
WindowsXP /7 /8 |
|
|
自动寻峰 |
支持 |
|
|
拉曼数据库 |
3000多种常见数据（选配），支持升级 |
|
|
开发式拉曼数据库 |
支持 |
|
|
拉曼数据导入导出 |
支持 |
|
|
分析软件 |
Raman Analysis 2 |
|
