I型定向反射镜

浏览次数：4046 发布时间：2018-08-10 返回列表

                            上海彦祥电子I型定向反射镜

一、配置内容

二、产品功能

用于拍照浅色光滑平面上的潜在指纹。

可以拍照水平面上的潜在指纹，不能拍照竖直面上的指纹。

遮光筒内壁进行了消除反光的处理，不会出现干扰手印反差的杂光。

三、工作原理

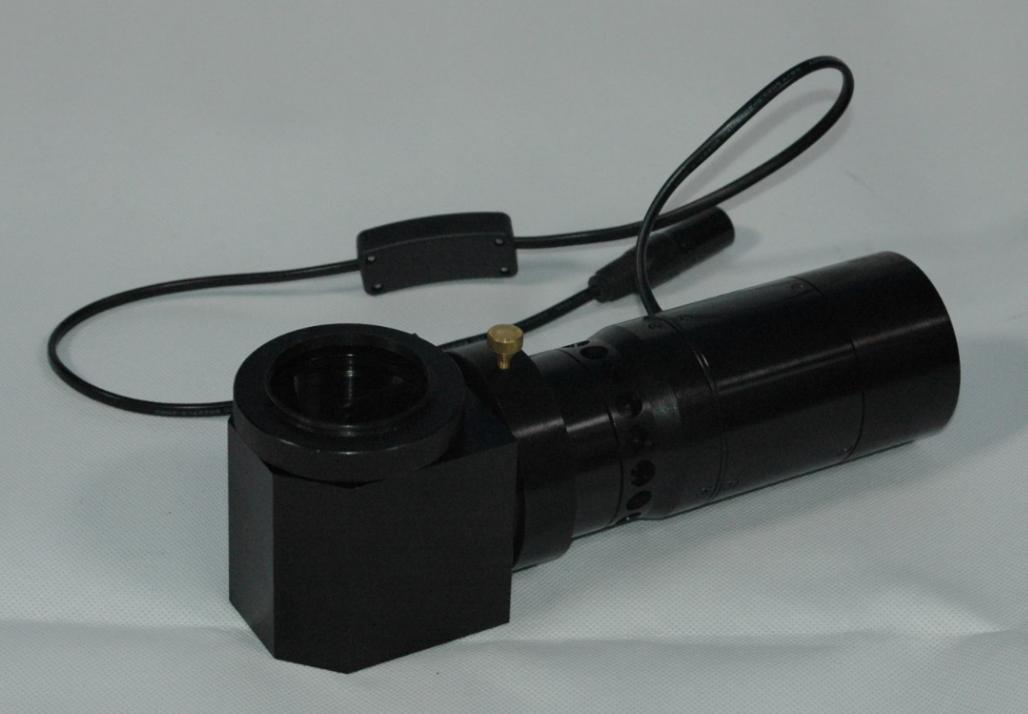

一种自带光源和电源的定向反射镜，光源发出的光经过半透半反镜的反射后，沿着照相机镜头光轴的方向垂直向下照射在物体的光滑表面上。

背景对入射光产生垂直向上的定向反射，反射光全部出现在定向反射方向，在其他方向没有反射光。

指纹对入射光进行漫反射，在各个方向上都有反射光，能量分散在各个方向上。

在垂直方向观察，背景反射光全部进入镜头，指纹反射光只有小部分进入镜头。通过镜头看到的结果是在明亮的背景中指纹呈暗色调。

三、使用方法

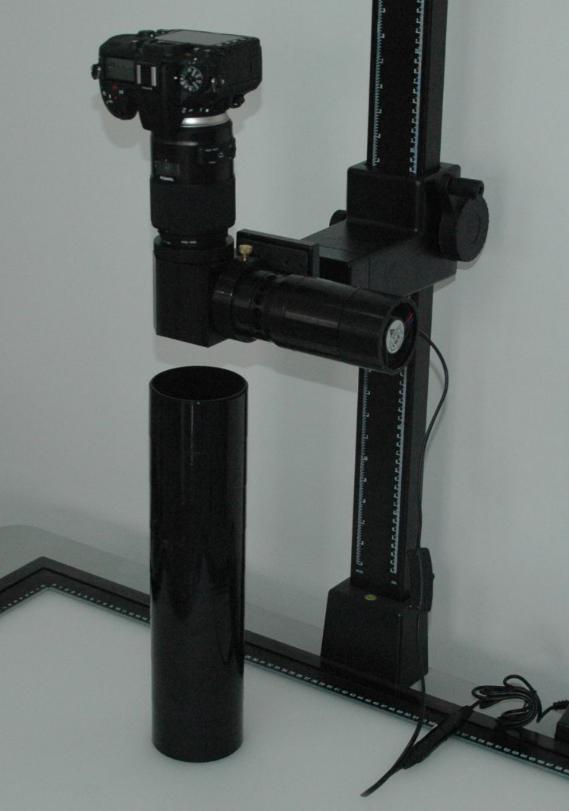

1、 主机的中部有一个固定环，将固定环安装在翻拍仪上。

2、 把带微距镜头的相机安装在镜头接口上。

3、 固定环上有一个紧固旋钮，松开紧固旋钮，调整主机与固定环的相对位置，使固定环两边的配重相等，锁紧紧固旋钮。

4、 连接AC220V电源，打开主机开关，光源亮起，通过相机的取景器看到明亮的光斑中指纹成暗色调。调整客体的位置，使指纹处于光斑的中心。

5、 将8个遮光筒叠放成竖立的圆筒，用遮光筒罩住指纹，环境杂光被遮挡，指纹反差会增加。

6、 打开相机开关，将相机的曝光模式调至“P”档，镜头调至手动对焦档“MF”，关闭闪光灯。

7、 手动对焦，使取景器中的指纹图像清晰，按下快门拍照指纹。

8、 拍照距离越大，指纹的反差越大，取景器中指纹图像的尺寸越小，反之亦然。综合考虑指纹反差和指纹尺寸两个因素，确定最佳方案进行拍照。
