DXX-3000D超景深显微镜
浏览次数：1076 发布时间：2023-03-14 返回列表
上海彦祥电子DXX-3000D 超景深显微镜

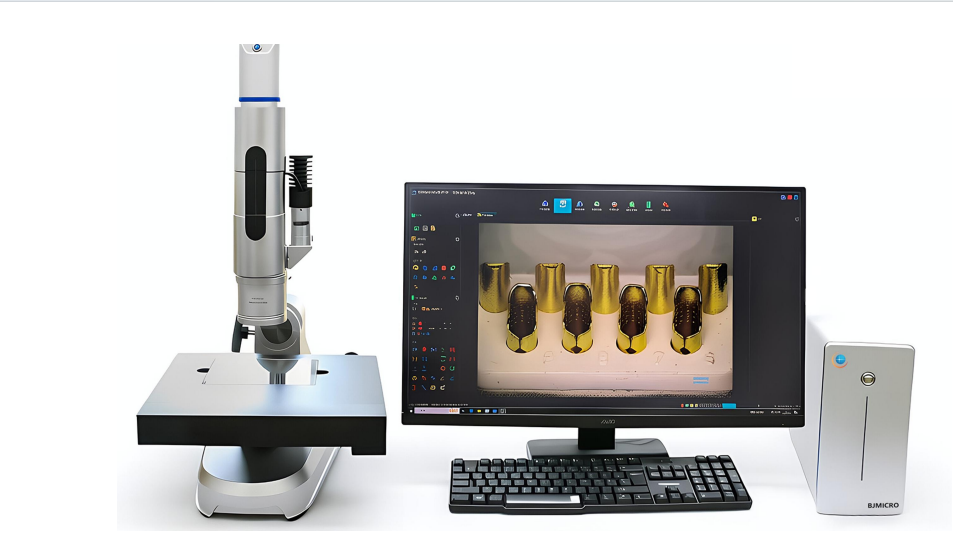

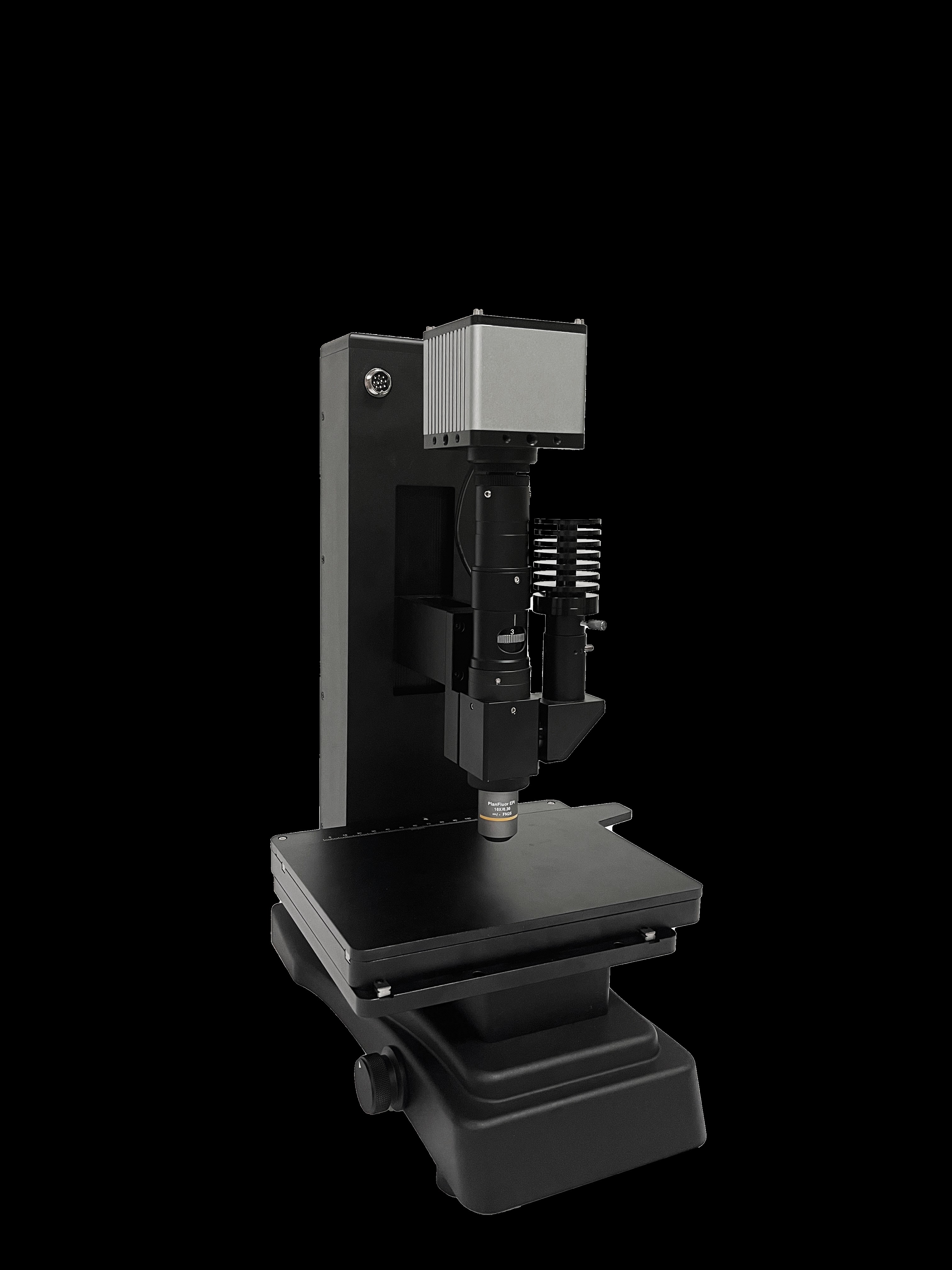

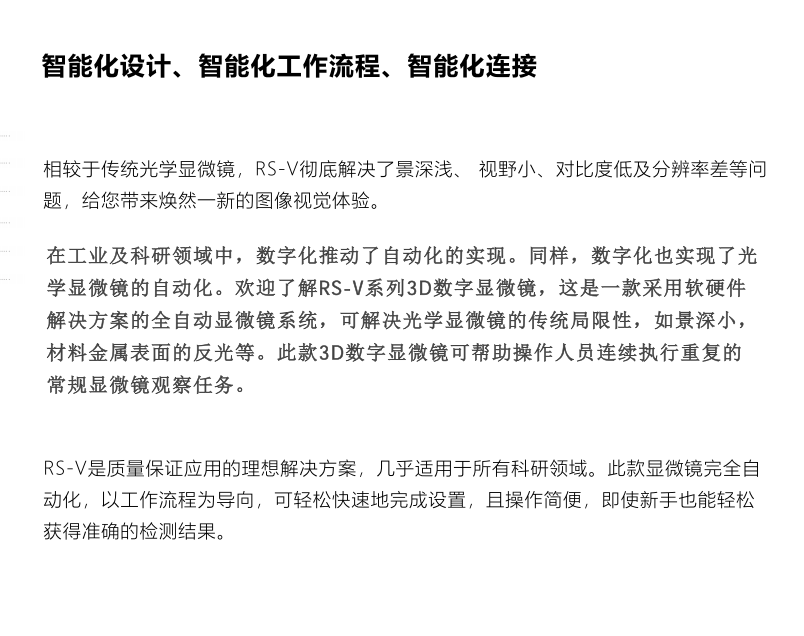

DXX-3000D超景深显微镜快速合成清晰的3D立体图像，可以360度展现产品的物理结构。使用测量工具，可以测量产品不同剖面的尺寸。系统还有立体结构图， 能够清晰呈现产品立体结构。

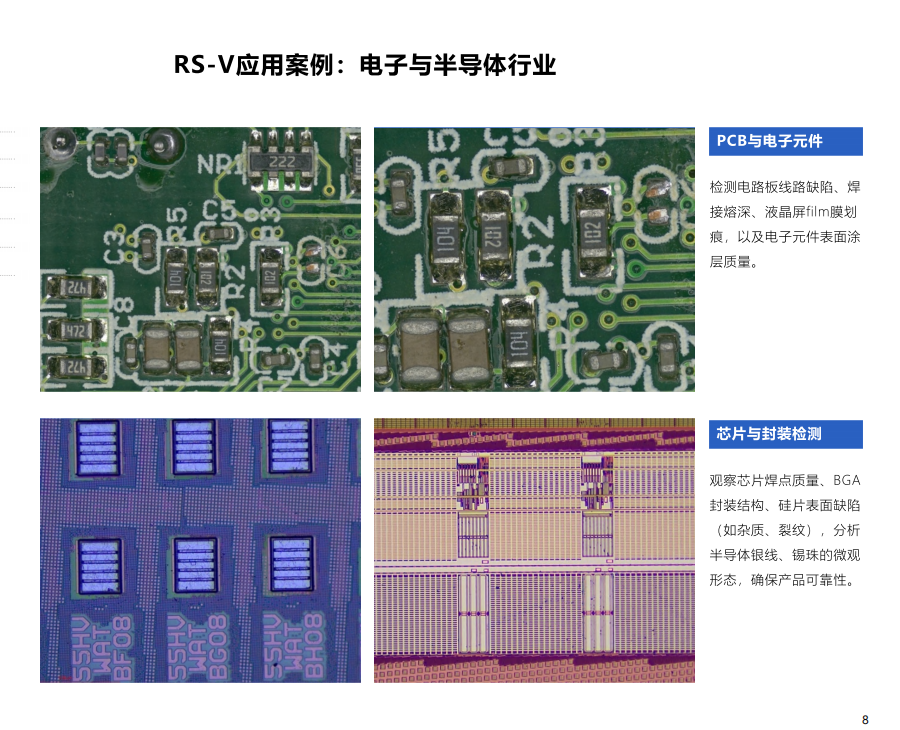

2 胶水高度测量
2 金属微粒高度测量
2 盲孔深度测量
2 焊盘深度测量
2 芯片高度测量
2 塑胶产品接缝测量
2 缝隙深度测量
2 文件朱墨时序检验
2 微小物证迹痕检验

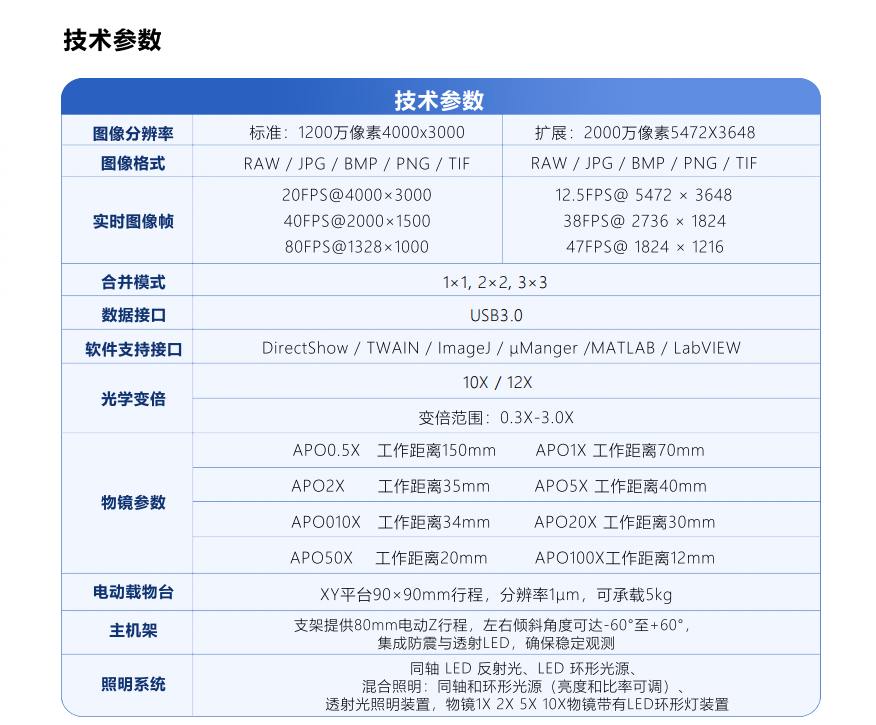

主机:镜头主体具有0.7X--5X连续变倍,光学调节钮,可以配置1倍、5倍、10倍(标配)、20倍、50倍平场物镜;
物镜:产品默认装配的10X的明场物镜。工作距离17.7mm,孔径0.30mm。镜头接口直径20.2mm。
根据需要，可以选配5X、20X、50X物镜。产可以加转4孔位转换鼻轮，4个孔位分别安装5倍、10倍、20倍和50倍物镜。
物镜规格:
品 名
Plan Fluor
EPI
5X
10X
20X
50X
100X
光学系统特征
无限远校正
观察方法
明场
色差的校正水平
半复消色差
放大倍率(X)
5
10
20
50
100
焦距(mm)
40
20
10
4
2
数值孔径(NA)
0.15
0.3
0.45
0.8
0.9
工作距离(WD)[mm]
20
11
3
1
1
物镜的视场数[mm]
25
分辨率[um]
1.8
0.9
0.6
0.34
0.31
焦深 ±D.F [um]
12
3.1
1.4
0.43
0.34
齐焦距离[mm]
45
螺纹
W4/5"X1/36"
重量[g]
57
65
77
89
90

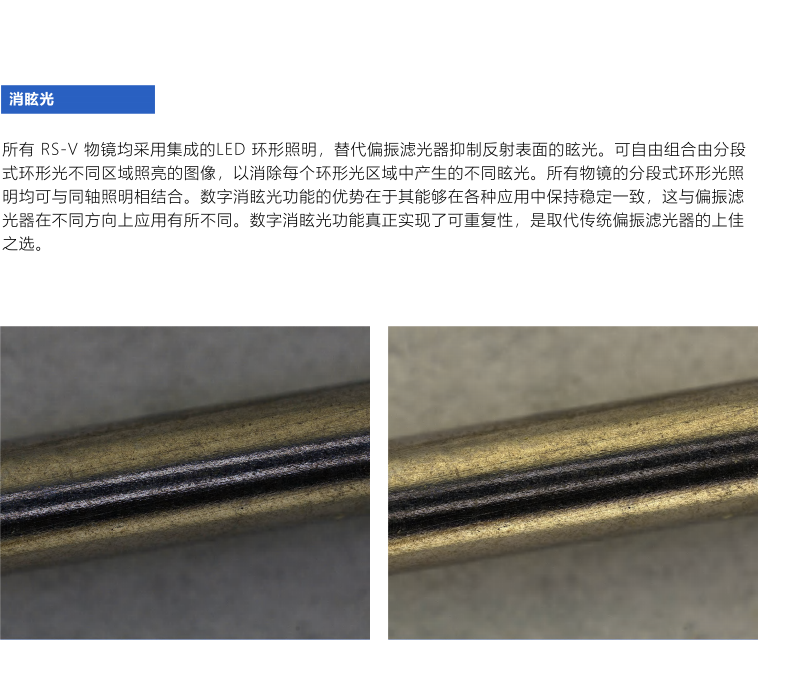

同轴光照明:高亮度的同轴点光源，功率5W，可靠自然散热设计。稳定运行。
精密XY移动平台：载台尺寸200*180mm,行程范围100*109mm。XY移动手动，移动精度0.01mm。
高精度Z轴驱动：Z轴采用高精度步进电机驱动，读取精准的光栅尺测量距离，精度达到0.1um，可以保证测量尺寸的精准度。

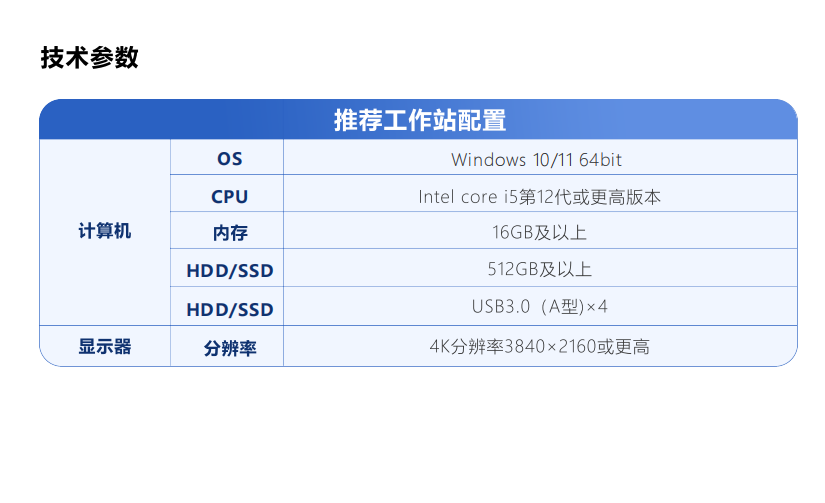

高清相机：200万像素HDMI高清相机。

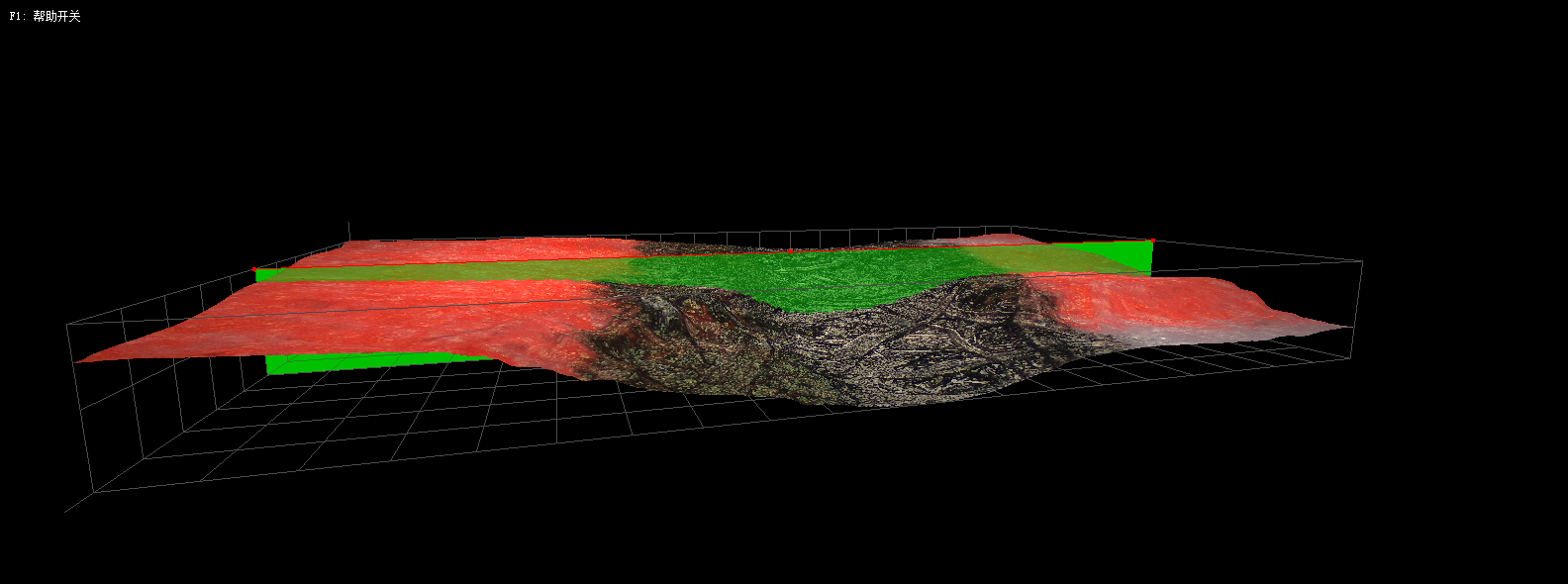

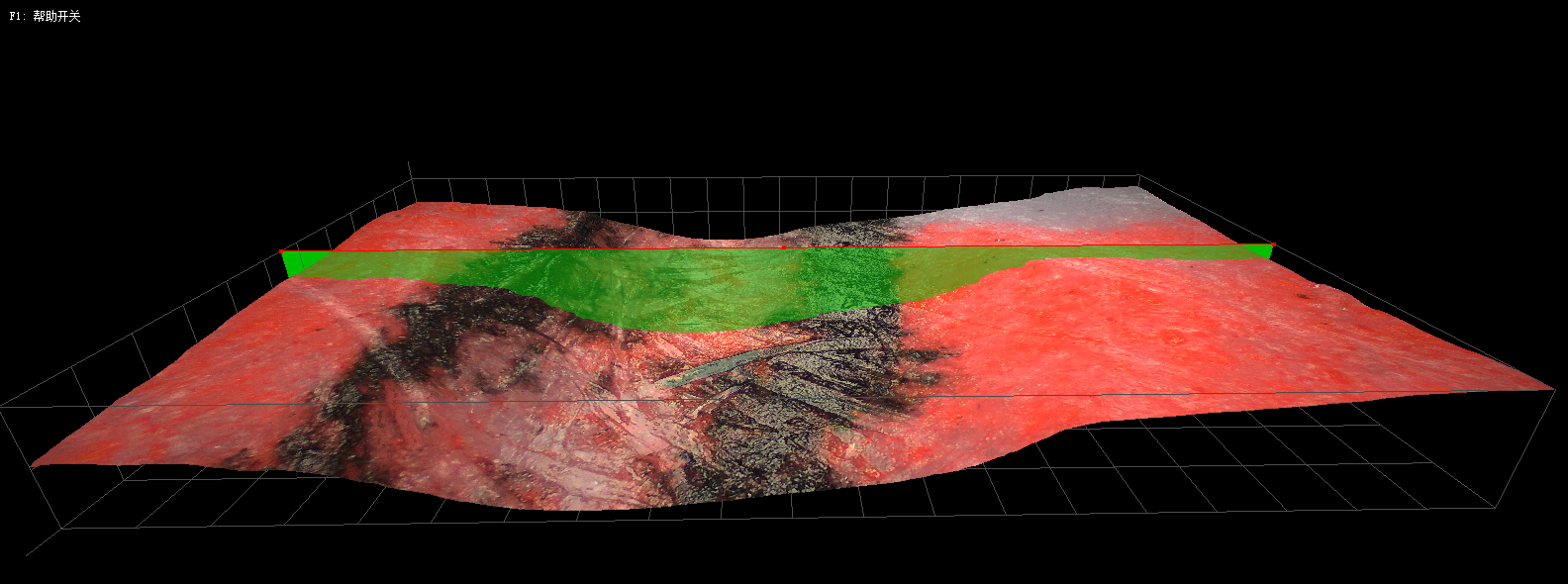

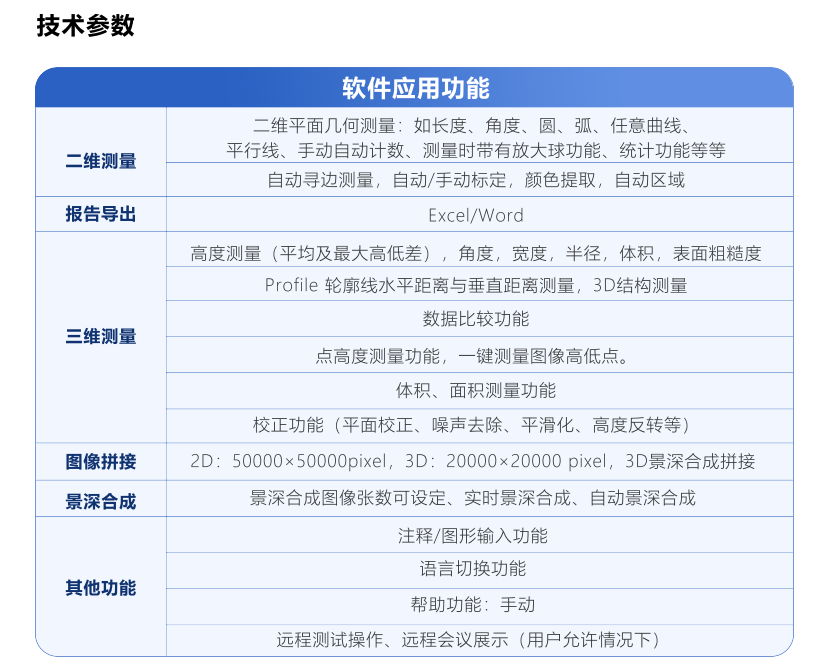

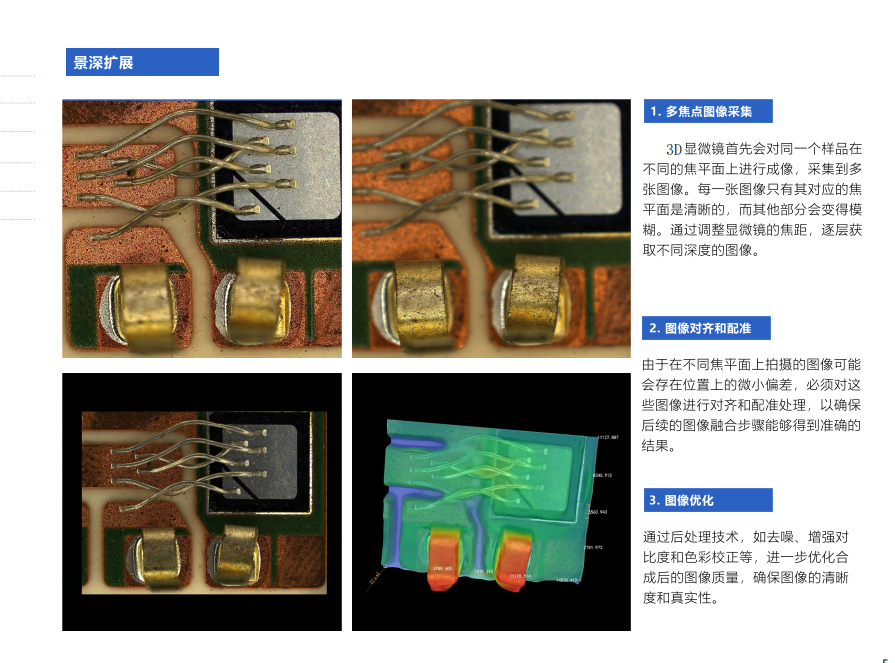

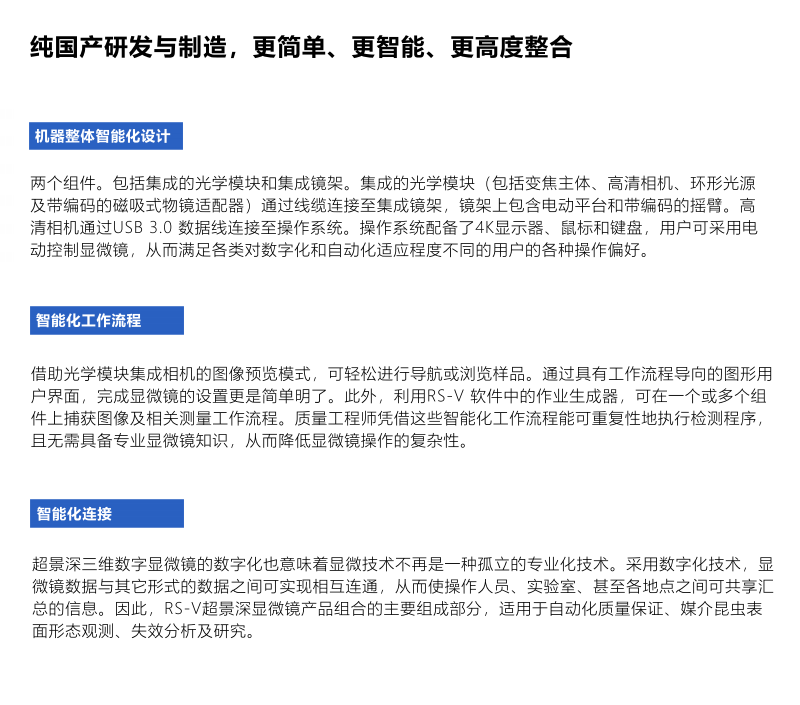

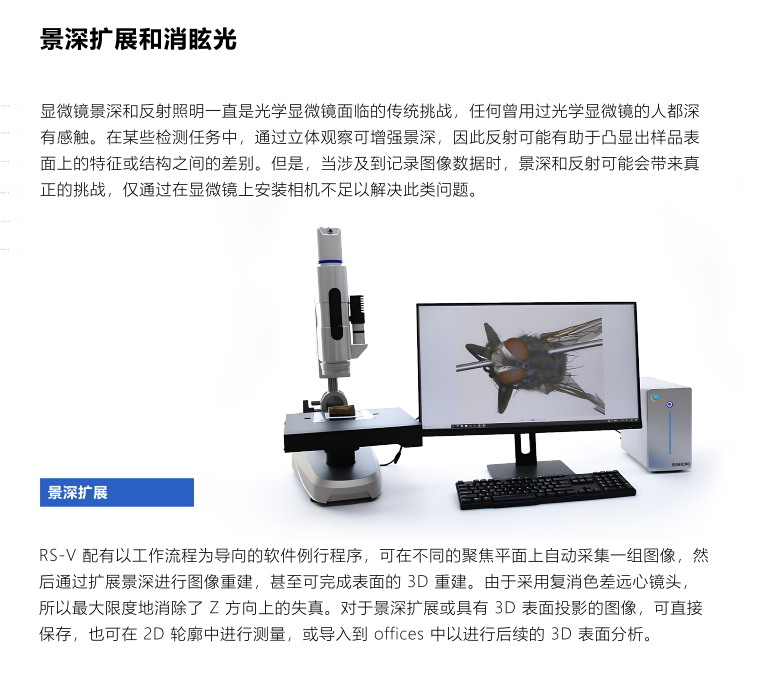

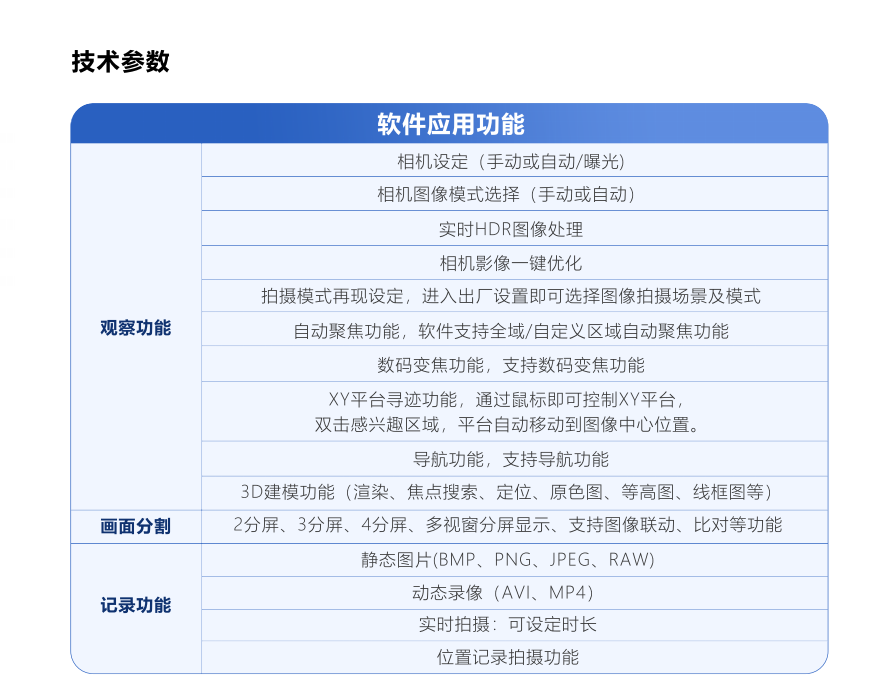

3D合成软件：利用景深合成技术，构造三维立体图形。图形可360度拖曳旋转观看。切割线可以任意角度任意位置调整，生成剖 面图。最大采样图片200张， 最小采样间距0.1um， 可选择多种滤波方式，可使建模曲线平滑，采样速度快，电动Z轴，可提供高中低三种运行速度。
快速生成超景深图像，便捷数据和图像报表输出。
系统导出测量数据，3D图形、剖面图形到同一个Excel文件中，便于观察分析对比。
