GC2000T金相显微镜
浏览次数：238 发布时间：2024-07-23 返回列表

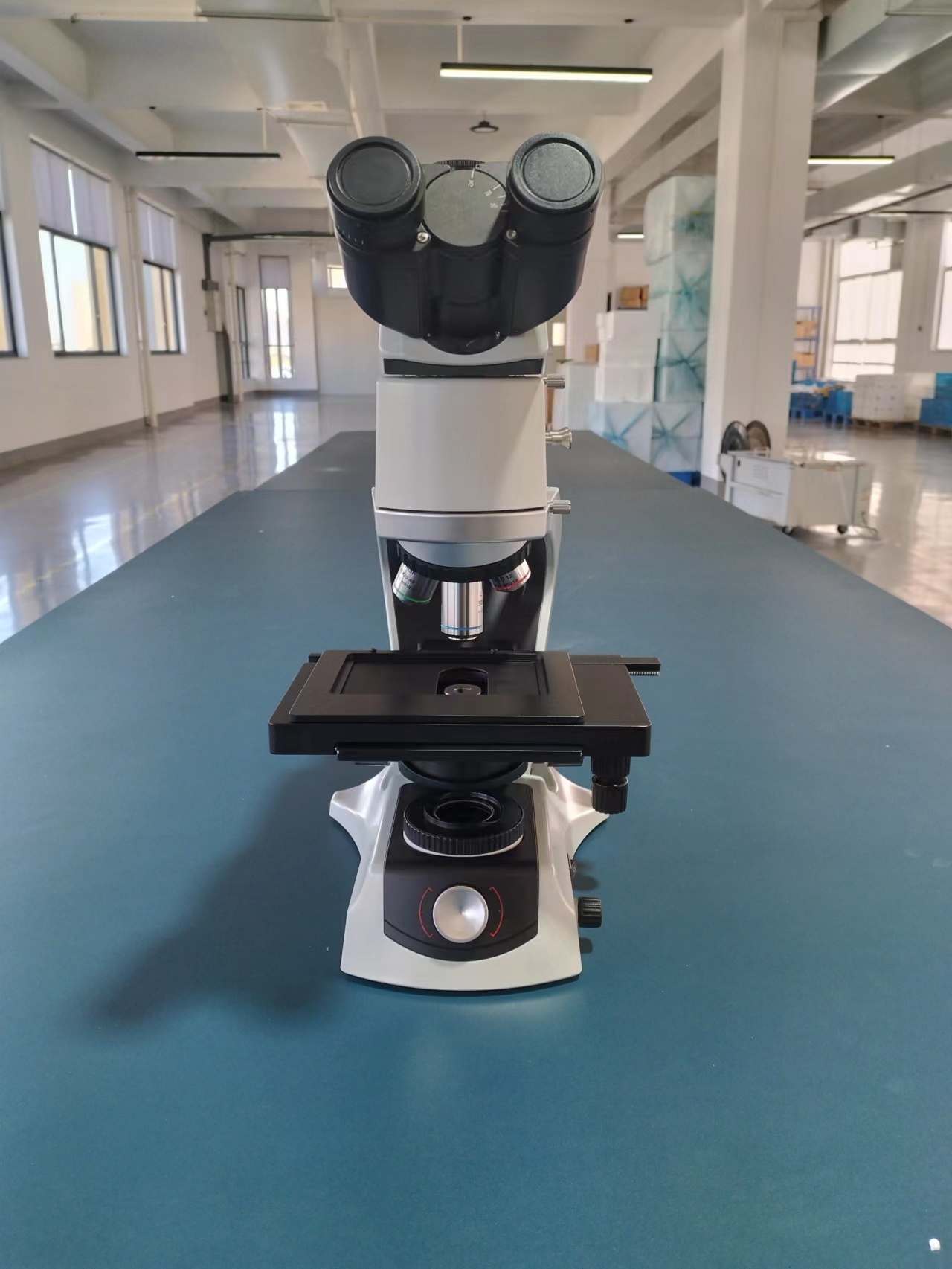

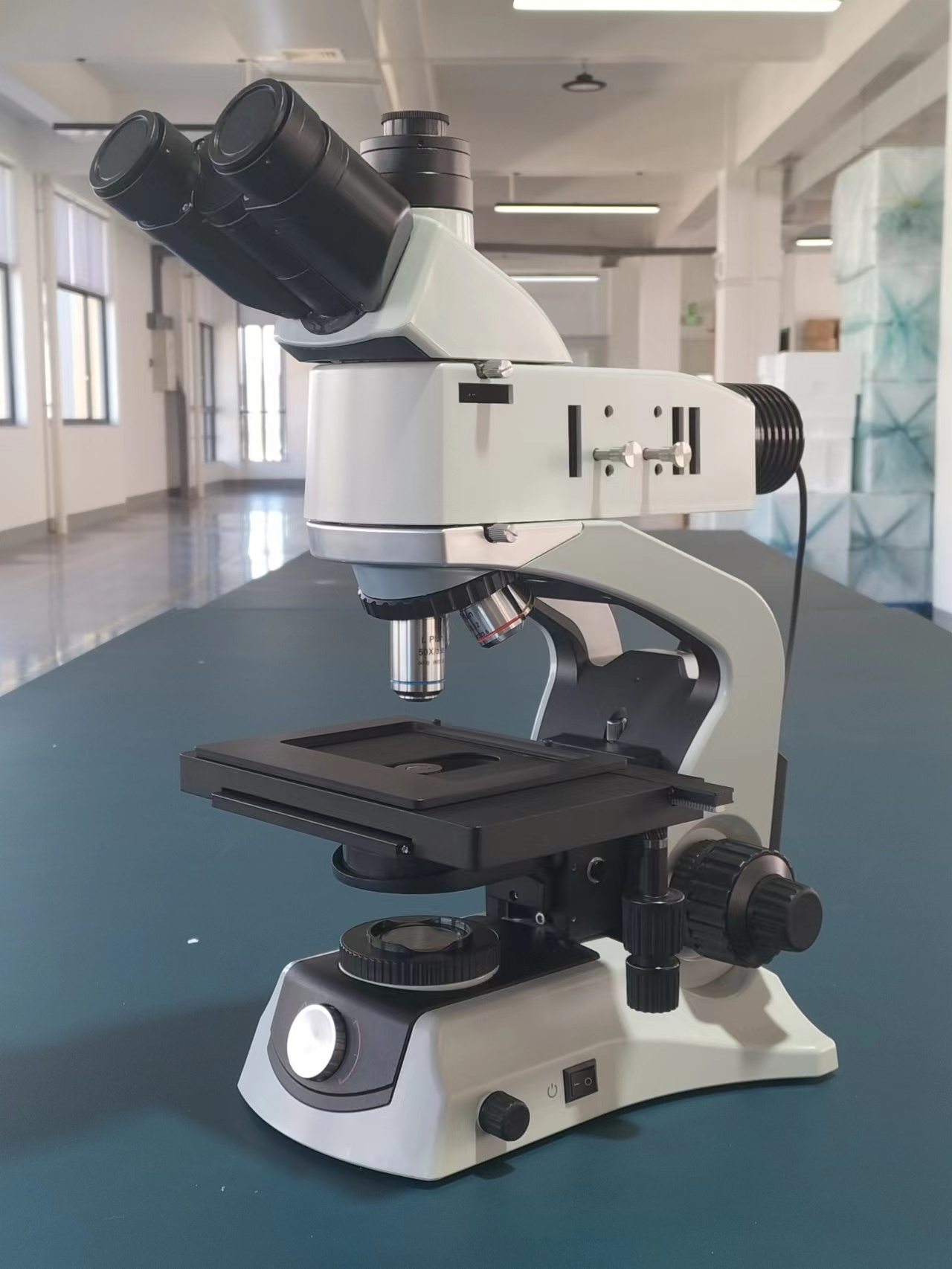

GC2000T金相显微镜
一、用途
GC2000T型金相显微镜，金相显微镜主要适合电子、冶金、材料、半导体、化工和仪器仪表行业用于观察透明、半透明或不透明的物体，即要透射光反射光照明的的物体，如、气弹簧、集成块、印刷电路板、液晶板、薄膜、纤维、纺织、镀涂层以及其它非金属材料，正置金相显微镜也适合医药、农林、学校、军工、公安刑侦、科研部门作观察分析用。
二、主要技术参数
1、 物镜（无限远平场消色差无应力金相物镜）：
|
放大倍数 |
数值孔径 |
工作距离（mm） |
|
5X |
0.12 |
23.6 |
|
10X |
0.25 |
17.7 |
|
20X |
0.4 |
10.4 |
|
50X |
0.55 |
7 |
|
100X |
0.8 |
3.2 |
2、 目镜
|
类别 |
放大率 |
线视场（mm） |
|
平场目镜 |
10X |
Ø22 |
3、目镜、物镜组合后的总放大率：
|
目镜 |
10X |
10X |
10X |
10X |
10X |
|
物镜 |
5X |
10X |
20X |
50X |
100X |
|
总放大率 |
50X |
100X |
200X |
500X |
1000X |
5、 载物台：140mmX120mm双层活动平台
6、 载物台移动范围：80mmX50mm
7、 调焦：粗、微动同轴调焦，采用齿轮齿条传动机构，微动格值0.002mm
8、 聚光镜：N.A.1.25摇摆式阿贝聚光镜带可变光栏
10、插板式滤色片(绿、蓝、中性) 偏光镜
11、照明光源：（1）上照明：LED灯5W,DC12V2A，亮度可调
（2）下照明：LED灯5W,DC12V2A，亮度可调
12、集光镜：高亮度固定式照明 带可调光栏
三、显微镜配置表
|
名称 |
规格 |
标配 |
选配 |
|
显微镜主体 |
镜架 |
O |
|
|
载物台 |
O |
|
|
|
底座 |
O |
|
|
|
观察系统 |
三通镜筒 |
O |
|
|
聚光镜 |
NA＝1.25阿贝式聚光镜 |
O |
|
|
转换器 |
四孔 |
O |
|
|
光源 |
LED灯 |
O |
|
|
目镜 |
PL WF10X22 |
O |
|
|
物镜 |
5X、10X、20X、50X、100X (任选四种物镜) |
O |
|
|
适配器 |
DC12V2A |
O |
|
|
防尘罩 |
|
O |
|
|
使用说明书 |
|
O |
|
|
检验合格证 |
|
O |
|
|
干燥剂 |
|
O |
|
|
滤色片 |
|
|
O |
|
偏振片 |
|
|
O |
|
CTV |
0.45X |
O |
|
|
0.3X |
|
O |
|
|
扳手 |
内六角扳手1.5 |
O |
|
|
内六角扳手2.5 |
O |
|
